実績紹介

伊万里港(七ツ島地区)既設ドルフィン撤去工事 ( 2010.11 )

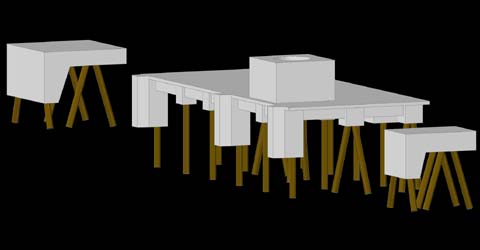

 既設ドルフィン撤去工事施工前

ドルフィン外周に手すりを設置し、海上への墜落・転落災害防止の安全対策を施した。



 Step.1 アンローダー基礎切断

5.0m×5.0m×3.2mの基礎を大型ワイヤーソーにて水平2分割(ブロックあたり70.7t)に切断して起重機船にて吊り上げ搬出を行った。



 Step.1-1 アンローダー基礎切断

ダイヤモンドワイヤーと変換冶具の設置状況。大型ワイヤーソーマシンの縦方向からのワイヤーを躯体の水平方向へ変換する冶具です。

 Step.2 アンローダー基礎搬出

起重機船による上段ブロック搬出状況。

ブロックあたり70.7tのコンクリート塊をケミカルアンカーM32×16本を打設し、吊金具4点で吊り上げた。



 Step.3 床版部開口切断

フラットソー工法により、床版部を切断し1.0m×1.0mの開口部を設けた。その際に鋼材アングルでブロック落下防止と吊り冶具の兼用で設置した。

 Step.4 床版部搬出

落下防止と吊り冶具兼用金具にて玉掛け作業を行い、起重機船により搬出を行った。

開口部には、手すりを設置し開口養生を行った。



 Step.5 梁部切断

大型ワイヤーソーでの梁部切断状況。

先に開けた開口部からダイヤモンドワイヤーを通し躯体に巻きつけ切断した。その際には、鋼材アングルでブロック転倒防止措置を施した。

 Step.6 鋼管杭変換冶具設置

起重機船にて切断ブロックの仮吊りを行い、潜水士による変換冶具の取付状況。







 Step.7 鋼管杭切断

起重機船上の大型ワイヤーソーから、対象の鋼管杭に取り付けた変換冶具を介して、水平方向の切断を行った。





 Step.8 梁部切断ブロック搬出

Max106.7t の切断ブロック玉掛け状況。

向こう側の起重機船上に配置した大型ワイヤーソーから、この躯体下の鋼管杭を切断した。切断完了時点で、そのまま吊り上げ搬出を行った。

主な工事経歴 (平成29年9月~平成30年8月)

発注者

取引先

現場名

 主な工種    都道府県 工期

国土交通省

㈱勇工務店 球磨川上流浄化センター

アンカー

熊本県

H.29.09~

H.29.11

四国電力㈱ 四電エンジニアリング㈱  伊方原子力発電所 ワイヤーソー  愛媛県

H.29.09~

H.30.01

NEXCO西日本

飯田建設㈱

九州支社管内

跨道橋落橋防止対策工事

コアドリル

福岡県

H.29.09~

H.30.02

九州電力㈱ ㈱塩月工業 山須原ダム

コアドリル

ウォールソー

宮崎県

H.29.09~

H.30.03

西日本旅客鉄道㈱

㈱安藤・間

西鉄薬院駅

RCレーダー

コアドリル

アンカー

福岡県

H.29.09~

H.30.03

九州電力㈱ 日本建設工業㈱ 玄海原子力発電所

RCレーダー

アンカー

佐賀県

H.29.09~

H.30.03

東京建物㈱

松田都市開発㈱

西新プラリバ

ワイヤーソー

ウォールソー

福岡県

H.29.09~

H.30.05

西日本旅客鉄道㈱

㈱横市組 JR山陽新幹線作業所

RCレーダー

コアドリル

アンカー

福岡県

H.29.09~

H.30.06

九州電力㈱

大成建設㈱

九電松浦発電所

RCレーダー

コアドリル

長崎県

H.29.09~

H.30.06

NEXCO西日本

大成建設㈱

木山川橋震災復旧工事

アンカー

熊本県

H.29.09~

H.30.07

国土交通省

村本建設㈱

俵山大橋

ワイヤーソー

フラットソー

熊本県

H.29.09~

H.30.07

福岡市

前田建設工業㈱

天神プロジェクト作業所 コアドリル

福岡県

H.29.09~

H.30.07

(独)水資源機構 鹿島建設㈱

小石原川ダム

ウォールソー

コアドリル

福岡県

H.29.09~

H.30.07

新日鐵住金㈱

㈱奥村組

新日鐵住金㈱戸畑製鐵所

RCレーダー

コアドリル

アンカー

フラットソー

福岡県

H.29.09~

H.30.07

九州電力㈱

㈱大林組

玄海原子力発電所

RCレーダー

コアドリル

アンカー

佐賀県

H.29.09~

H.30.08

新日鐵住金㈱

日鉄住金テックスエンジ㈱ 新日鐵住金㈱戸畑製鐵所
コアドリル
アンカー
福岡県

H.29.09~

H.30.08

国土交通省

清水建設㈱

福岡空港2ビル・3ビル改修工事

RCレーダー

福岡県

H.29.09~

H.30.08

新日鐵住金㈱

鹿島建設㈱ 新日鐵住金㈱小倉製鐵所

コアドリル

アンカー

福岡県

H.29.09~

H.30.08

九州旅客鉄道㈱

㈱セイワ

九大学研都市駅

コアドリル

福岡県

H.29.09~

H.30.08

国土交通省 ㈱坂下組 御池川砂防堰提  ワイヤーソー  宮崎県

H.29.10~

H.29.11

福岡市交通局  東建工㈱ 地下鉄七隈線中間駅

ウォールソー

ワイヤーソー

福岡県

H.29.10~H.29.12

長崎県港湾課

東洋建設㈱

長崎港

コアドリル

ワイヤーソー

長崎県

H.29.10~

H.30.01

九州電力㈱ ㈱熊谷組

女子畑ダム

ワイヤーソー 大分県

H.29.10~

H.30.06

ソニーセミコンダクタ

マニュファクチャリング㈱

大成建設㈱

ソニー熊本工場

コアドリル

アンカー

熊本県

H.29.10~

H.30.07

㈱近鉄・都ホテルズ

㈱大林組

近鉄博多ビル

ワイヤーソー

アンカー

福岡県

H.29.10~

H.30.08

新日鐵住金㈱

㈱フジタ

新日鐵住金㈱戸畑製鐵所

コアドリル

アンカー

福岡県

H.29.10~

H.30.08

九州旅客鉄道㈱ 九鉄工業㈱

熊本駅高架下商業施設

ウォールソー

RCレーダー

アンカー

熊本県

H.29.11~

H.29.11

九州電力㈱ 共栄機械工事㈱ 西郷ダム

ウォータージェット

宮崎県

H.29.11~

H.29.12

熊本市

昭和コンクリート工業㈱

隈庄橋

ウォータージェット

熊本県

H.29.11~

H.29.12

JNC㈱

㈱安藤・間

高千穂発電所

ワイヤーソー

コアドリル

宮崎県

H.29.11~

H.30.02

熊本市 ㈱橋口組

市道渡鹿4丁目黒髪5丁目

第一号線(龍神橋)既設撤去工

コアドリル

ワイヤーソー

熊本県

H.29.11~

H.30.04

東京建物㈱ ㈱竹中土木

西新プラリバ

ワイヤーソー

コアドリル

ウォールソー

福岡県

H.29.11~

H.30.04

白島石油備蓄㈱ 若築建設㈱ 白島石油備蓄基地 ウォータージェット

福岡県

H.29.11~

H.30.08

西日本鉄道㈱

松田都市開発㈱

西鉄雑餉隈駅

ワイヤーソー

ウォールソー

福岡県

H.29.11~

H.30.08

九州電力㈱

大成建設㈱ 川内原子力発電所

コアドリル

鹿児島県 H.29.12~
H.30.07
㈱SUMCO ㈱大林組

SUMCO伊万里

ウォールソー

コアドリル

アンカー

佐賀県

H.29.12~
H.30.08
九州旅客鉄道㈱ 三軌建設㈱ 九州新幹線

コアドリル

熊本県

H.30.01~
H.30.03

九州電力㈱

西日本プラント工業㈱

川内原子力発電所

RCレーダー

コアドリル

アンカー

鹿児島県

H.30.01~
H.30.08

九州旅客鉄道㈱

九鉄工業㈱

九州新幹線

コアドリル

熊本県

H.30.01~

H.30.08

日本コークス工業㈱

㈱船元建設工業

日本コークス工業

ワイヤーソー

福岡県

H.30.02~
H.30.03
NEXCO西日本

三井住友建設㈱

九州自動車道熊本高速道路

事務所管内耐震補強工事

ウォータージェット

熊本県

H.30.03~
H.30.08

九州電力㈱

新菱冷熱工業㈱

川内原子力発電所

コアドリル

鹿児島県

H.30.03~
H.30.08

日本ガス㈱

壺山建設㈱

日本ガス㈱鹿児島工場

旧網取りドルフィン撤去工事

ワイヤーソー

鹿児島県

H.30.03~
H.30.04

JNC㈱

㈱日豊建設

高千穂発電所

コアドリル

熊本県

H.30.04~
H.30.08
㈱和多屋別荘

唐津土建工業㈱

和多屋別荘

ウォールソー

佐賀県

H.30.05~
H.30.08

九州旅客鉄道㈱

三軌建設㈱

九州新幹線

コアドリル

熊本県

H.30.06~
H.30.08
旭化成㈱

㈱熊谷組

白水発電所

ワイヤーソー

コアドリル

熊本県

H.30.06~
H.30.08

九州電力㈱

壺山建設㈱

玄海原子力発電所

フラットソー

コアドリル

佐賀県

H.30.06~
H.30.08
新日鐵住金㈱

日鉄住金テックスエンジ㈱

九州電力送電線更新

くろがね線水道配管基礎工事

コアドリル

福岡県

H.30.06~
H.30.08

九州地方整備局

㈱橋口組

熊本高森線

大切畑大橋復旧工事

ワイヤーソー

アンカー

熊本県

H.30.07~
H.30.07
熊本県企業局

三和建設㈱

市房第二発電所水車発電機等

更新(土木設備)工事

ワイヤーソー

コアドリル

熊本県

H.30.07~
H.30.08
新日鐵住金㈱

山九㈱

新日鐵住金㈱戸畑製鐵所

コアドリル

アンカー

福岡県

H.30.07~
H.30.08

福岡市 博多港管理㈱ 箱崎ポンプ場

ワイヤーソー

ウォールソー

福岡県

H.30.07~

H.30.08

JNC㈱ 西松建設㈱ 目丸発電所 ワイヤーソー 熊本県

H.30.07~

H.30.08

福岡市

㈱大林組

中部2号幹線築造工事

ワイヤーソー

福岡県

H.30.07~
H.30.08
